3 بخش سریع برای باز کردن جعبه دستکش خلاء تجهیزات آزمایشگاهی کنترل PLC برای باتری خط پولیت

بخش 3 سریع برای باز کردن جعبه دستکش خلاء برای باتری خط خلبان

معرفی محصول

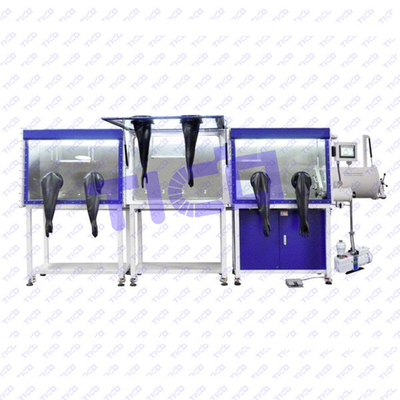

STC-VGB-33Sجعبه دستکش خلاء برای خط آزمایشی باتری و تولید کارخانه استفاده می شود.اين ماشين يک تجهیزات ایده آل برای خط آزمايش باتري و تولید کارخانه است.

ویژگی

● پاک کننده با ظرفیت بالا.

● میزان نشت بسیار کم

● حالت صرفه جویی در انرژی

● سیستم IOT

● کنترل PLC و رنگ HMI صفحه لمسی.

● بلوک دریچه های چند لایه ای

● آنالیزرهای رطوبت و اکسیژن با عمر طولانی

● کاربرد گسترده

پارامتر فنی

1. پرونده

• پرونده

ماده: فولاد ضد زنگ نوع 304، ضخامت 3 میلی متر

سطح داخلی: فرش برش شده

سطح بیرونی: مسموم، سفید

• پنجره

پنجره شیب دار: شیشه ایمنی دید با فیلم نازک، ضخامت 8 میلی متر

• دستکش ها

ماده: آلومینیوم، با حلقه O بسته شده

• دستکش

نوع: بوتیل، ضخامت 0.4 میلی متر

قطر: 8 اینچ، طول 32 اینچ

• فیلتر گردو

فیلتر گرد و غبار: 0.3 میکران

شامل 1 فیلتر ورودی گاز و 1 فیلتر خروجی گاز

• قفسه ها

قفسه های ضد زنگ: 3 لایه نصب شده در داخل

• چراغ جعبه

لامپ LED: جلو نصب شده بالای هر پنجره

• بازخورد

DN 40 KF: چندین قطعه برای مصرف کنندگان

2. اتاق جلوي اصلي

• اتاق

ابعاد: ø 360mm، طول = 600mm

ماده: فولاد ضد زنگ 304

سطح: داخل برش شده و بیرون رنگ یکسان (سفید)

• لوازم

درب: درب دوگانه، آلومینیوم آنودیزه شده

ضخامت 10 میلی متر

مانومتر: نمایش آنالوگ

• کنترل

کار: کار دستی

3اتاق مقدم کوچک

• اتاق

اندازه: قطر 150mm، طول 300mm، 100mm دسترسی به جعبه دستکش

ماده: فولاد ضد زنگ 304

سطح: برش شده و رنگ آمیزی شده، سفید

• لوازم

درب: درب دوگانه، نوع فشار، سینی کشویی تراپیزیوم

مانومتر: نمایش آنالوگ

• عملکرد کنترل: عملکرد دستی از طریق شیر دستی

4تصفيه گاز

• پاک کننده

عملکرد: حذف H2O و O2

مواد مخزن: فولاد ضد زنگ 304

واحد جذب کننده: کاتالیزور مس: 5 کیلوگرم

سیب مولکولی: 5 کیلوگرم

ظرفیت تصفیه: حذف 60 لیتر O2

حذف 2 کیلوگرم H2O

H2O و O2: < 1ppm

• گردش گاز

گاز کار: نیتروژن، آرگون و هلیوم

بادکنک: 90m3/h

• بازسازی

عملیات: اتوماتیک. بازتولید کنترل شده توسط PLC.

گاز بازسازی: گاز کار / مخلوط H2 (H2: 5-10٪)

• پمپ

نوع: پمپ 12m3 / h، دود روغن

دریچه های زاویه ای، کنترل بالاست گاز

• دریچه ها

دریچه های اصلی: DN 40 KF الکتروپنیوم، دریچه های زاویه ای

5سیستم کنترل

• عملکرد: شامل خود تشخیص، شکست برق و راه اندازی مجدد، کنترل فشار و خود سازگاری، کنترل گردش خون، حفاظت از رمز عبور، صفحه لمسی SIEMENS PLC و غیره است.

• کنترل فشار: فشار در جعبه توسط PLC کنترل می شود، فشار می تواند بین +/- 10mbar تنظیم شود، در حالی که بالاتر از +/- 12mbar سیستم به طور خودکار خود را محافظت می کند.

• کلید پا: کنترل فشار، آسان برای افزایش یا کاهش فشار

6. سیستم نمایش

سی پی ال زیمنس که می تواند وضعیت عملیات، فشار و سوابق سیستم و غیره را نشان دهد.

7. کنترل سیستم خلاء

پمپ خلاء EDWARDS بریتانیا، که می تواند توسط PLC یا به دست کنترل شود. نوع 12m3 / h است. می تواند قبل از اتاق را خلاء دهد و تعادل فشار را حفظ کند. خلاء حد ≤ 2x10-1pa است.

8. آنالیزور

• تحلیلگر رطوبت:

محدوده اندازه گیری: ۰۵۰۰ ppm

حسگر رطوبت P2O5 در تحلیلگر رطوبت پذیرفته شده است، مقاوم در برابر خوردگی، قابل تجدید با تمیز کردن اسید،به ویژه برای محیط های خوردنی مانند باتری لیتیوم و مواد ارگان متالیک قابل استفاده است تا از دفع یک بار آلوده شدن جلوگیری شود..

• تحلیلگر اکسیژن

محدوده اندازه گیری 0 ~ 1000ppm

حسگر سنگين اکسيژن ZrO2

5.9 سیستم IOT

عملکرد محصول

• سیستم کنترل ورود از شماره عمومی وی چت
• با اسکن کردن کد QR وارد سیستم کنترل شوید.
• نظارت در زمان واقعی بر وضعیت دستگاه
• پشتیبان گیری داده ها و پرس و جو داده های تاریخی
• پیام هشدار توسط SMS یا ایمیل اطلاع داده می شود.
• از راه دور اشکال زدایی و تشخیص خطا
• يه کليد براي تماس با خدمات مشتری
• راهنماي راهنمايي رو در اينترنت چک کنيد

تضمین

1 سال گارانتی با پشتیبانی عمرانه خسارات ناشی از انسان پوشش داده نمی شود
